一、安一步距規相關術語
1、工作面
步距規量塊露出的工作面部分。
2、零點工作面
步距規上作為示值零點的工作面，通常被標記為0。
3、工作尺寸
步距規上各工作面中心與零點工作面中心的距離。
4、平行度

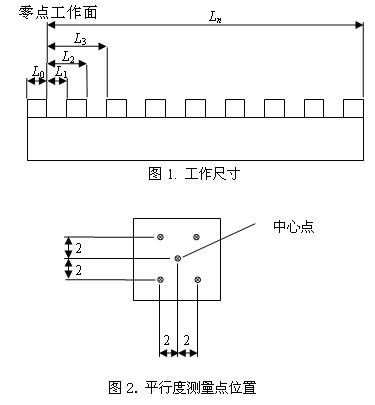

步距規上各工作平面對零點工作面的平行度。如圖2所示，在平面上偏離中心點2mm的4個點對步距規進行測量，示值相對于零點工作面的距離變化量的最大值是該工作面的平行度。
二、參數內容
| 工作尺寸 |
1級 |
0級 |
00級 |
工作尺寸極限誤差
（μm） |
平行度
（μm） |
工作尺寸極限誤差
（μm） |
平行度
（μm） |
工作尺寸極限誤差
（μm） |
平行度
（μm） |
| 0＜工作尺寸≤300 |
±1.2 |
1.0 |
±0.8 |
0.8 |
- |
- |
| 300＜工作尺寸≤600 |
±1.8 |
1.5 |
±1.0 |
1.0 |
- |
- |
| 600＜工作尺寸≤1000 |
±2.5 |
1.5 |
±1.5 |
1.0 |
±1.0 |
1.0 |
| 1000＜工作尺寸≤1500 |
±4.0 |
2.0 |
±2.5 |
1.5 |
±1.5 |
1.5 |
1、工作尺寸
上述表格里的工作尺寸，例如（300<工作尺寸≤600）是指一臺步距規其大于300mm而又小于等于600mm范圍內的工作尺寸，其參數應滿足相應要求，同時其（0<工作尺寸≤300）范圍內的工作尺寸極限誤差也應滿足當段范圍的相應要求。如一臺00級600mm規格步距規，其小于等于300mm范圍的工作尺寸極限誤差為±1.2μm，而其大于300mm以上范圍內的工作尺寸極限誤差為±1.8μm。其余依次類推。
2、平行度
1) 安一步距規可水平放置使用，也可垂直豎立使用。除了按定義要求的平行度外，安一步距規還有個垂直使用時的平行度要求：與步距規端座接觸的理想平面和各工作面的平行度要求，也應符合相應平行度要求。簡單理解就是，步距規垂直放置于平板上時，各工作面與平板的平行度也應滿足相應的平行要求（當然平板平面度不能太差）。當使用步距規校準高度儀時對該項參數要求比較高。
2) 對于平行度客戶會很容易產生個疑問：比較量塊而言，為何該項參數允許誤差那么大？其實步距規使用和量塊使用不一樣，量塊使用的很多場合需要進行研合，有時研合后使用研合體延伸出量面的部分，對于量塊的變動量要求嚴格；而步距規工作時只使用中心位置部分，無論哪種被檢導軌，重復定位測頭至步距規工作面中心的誤差都是很小的。
只要符合上述平行度要求，使用中就不會由此引入額外更多的誤差。
3、特別說明，本公司步距規分級與量塊分級并不是等同的。
|
