感謝您選購本產品。本產品具有機械游標卡尺一樣的可靠性和高防護等級，能在車間環境下暴露于冷卻液、水、塵、油中使用，甚至可短時間內在水中使用。絕對碼式測量系統避免了快速移動或受干擾時測量原點丟失，反復設置原點的煩惱，甚至更換電池后測量原點也不會丟失。使用更放心、更愜意。
為了方便您快速使用本產品，并發揮本產品的最大效能和延長為您服務的時間，請仔細閱讀本說明書。并把說明書妥善保管，以備日后查閱。
● 產品特點介紹
■ 新型專利電磁感應式絕對碼位移測量系統，使用過程中或更換電池后無需重新設置原點，可實現像機械游標卡尺一樣的直接測量，簡便易用，可靠性更高。
■ 防水、防油、抗電磁干擾，防護等級達IP67(CEI 60529)。
■ 單鍵設計，按鍵菜單式提示，簡潔、方便，易于操作。
■ 手動/自動電源開關，未使用延時5分鐘自動關機（注：部分型號在關機16小時內，拉動尺框會自動開機）。
■ 低電壓報警，高、低溫及其它錯誤報警。
■ 響應速度無窮大，沒有超速誤差。
■ ABS/INC模式和mm/IN模式功能。
技術參數
■ 測量范圍：0～150mm/6IN, 0～200mm/8IN, 0～300mm/12IN
■ 分 辨 力：0.01mm/0.0005IN
■ 重 復 性：0.01mm/0.0005IN
■ 操作溫度：10°C～40°C
■ 儲存溫度：-10°C～60°C
■ 相對濕度：100%
■ 防護等級：IP67(CEI 60529)
■ 電池類型：3V鋰電池（CR2032）
■ 電池壽命：約2000小時

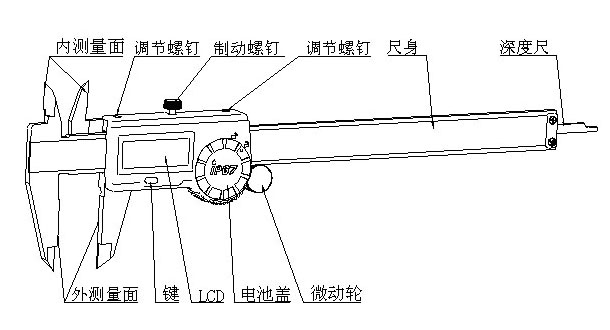

結構示意圖及主要部件名稱
注：部分型號無微動輪
● 使用方法
  ■ 安裝電池：1）將電池蓋逆時針旋轉至開鎖位置（右上圖），電池蓋自動彈起。2）安裝新電池：把O形密封圈放在電池盒中的圓臺上。如O形密封圈外圓不能與電池盒內壁貼合(即O形密封圈收縮變小)，可將O形密封圈輕輕拉長一點；電池“+”朝上，放入電池盒中（右下圖），電池蓋上的圓點對準開鎖位置，放入電池室中，向下用力壓住電池蓋，順時針旋轉至上鎖位置。（提示：①、由于電池室內的O形密封圈很細小，打開電池蓋時小心掉落；裝電池蓋時注意電池盒中的O形密封圈的位置要正確，并清除O形密封圈上附著的灰塵顆粒，以免氣密性不良；如O形密封圈嚴重變形或破損，應更換O形密封圈。②、更換電池時適宜在較干燥的環境中，且時間盡可能短，以免水汽進入電子組件中。）
■ ABS/INC切換：在ABS模式下，外測量面接觸時，顯示“0.00”, 即是卡尺的絕對原點位置，LCD的功能標識符顯示“ABS”。在任意位置需要作相對測量時，按住鍵直到LCD顯示“inc”菜單后放開，此時LCD功能標識符顯示“INC”，同時顯示“0.00”，即進入INC測量模式。反之，要切換到ABS模式時，按住鍵直到LCD顯示“AbS”菜單后放開，此時顯示絕對位置數值。
■ mm/IN切換：按住鍵直到LCD顯示“mm（或inch）”菜單后放開，即切換到mm（或inch）模式。
■ 手動關機：按住鍵直到LCD顯示“OFF”菜單后放開，即關機。
注：按住鍵不放，LCD循環顯示“AbS（或inc）”→“OFF” → “mm（或inch）”→“AbS（或inc）”，在需要的功能菜單處放開鍵，即進入該功能模式。
■ 校正絕對原點位置：由于量面磨損等原因，當外測量面接觸時，顯示非“0.00”，即絕對原點改變，此時需要校正絕對原點：①、關機，使外測量面接觸，擰緊制動螺釘。②、取出電池。③、按住鍵不放，裝上電池（不一定要裝電池蓋，先用手壓住電池。），LCD先顯示“on”，約4秒后顯示“Set 0”，放開鍵，LCD顯示“0.00”，進入正常工作模式。④松開制動螺釘，來回移動幾次，每次使外測量面接觸，檢查是否顯示“0.00”；如不顯示“0.00”，則重復上述操作直至顯示“0.00”。
■ 測量工件方法：此數顯卡尺可以測量內尺寸（如槽、孔等）、外尺寸（如外圓、線性外尺寸等）和深度尺寸（如槽深、臺階等）等，測量方式及讀數方式與普通數顯卡尺相同。
注意事項
■ 避免碰撞，跌落而使零件變形，至使讀數發生較大誤差。
■ 各量面及導向面保持清潔。
■ 長時間不用應放入產品盒內，并做好防銹處理。
■ 數顯卡尺電子組件部分不能接觸化學溶濟。
■ 更換電池時，如O形密封圈已變形或破損，應更換O形密封圈。
■ 數顯卡尺放入水等液態物質中的深度不宜大于1米，時間不宜超過30分鐘。
■ 出現低電壓提示符后應更換電池。
■ 如環境溫度過高或過低，或者電池電量太低，都會出現“Err-1”報警。如溫度和電池都正常，則產品發生故障，應返修處理。
■ 在測量中，如測量力過大，或有垂直于測量爪平面的外力，使兩測量爪變形錯位，都會出現“Err-2”報警，此時應減小測量力或消除外力；此外，如尺身某處彎曲變形，在此處也會出現“Err-2”報警，應返修處理。
■ 由于是絕對碼式測量系統，測量系統中的讀數頭和絕對編碼標尺之間有著嚴格而精確的位置關系，所以不要拆卸任何零部件，以免讀數頭不能讀出絕對編碼標尺上的數據而使之無法正常工作。
故障處理
| 序號 |
故障現象 |
故障原因 |
解決方法 |
| 1 |
電子組件氣密性不良, 組件進水 |
1、電池蓋未旋到位 |
電池蓋旋到上鎖位置 |
| 2、O形密封圈變形 |
調整O形型密封圈形狀； |
| 3、O形密封圈破損 |
更換O形密封圈 |
| 4、其它原因 |
送生產商或指定售后服務商修理 |
| 2 |
LCD顯示不全,缺劃 |
1、電子組件內進水 |
晾干，并避免進水（參考序號1） |
| 2、外殼變形 |
送生產商或指定售后服務商修理 |
| 3 |
LCD不顯示 |
1、電池?zé)o電量 |
更換電池 |
| 2、其它原因 |
送生產商或指定售后服務商修理 |
| 4 |
 LCD顯示： |
1、電池電量低 |
更換電池 |
| 5 |
顯示數值在兩個數之間反復變化 |
電池接觸不良 |
調整電池觸片形狀，使之接觸良好 |
| 6 |
LCD顯示“Err-1” |
1、環境溫度低于10℃或高于40℃ |
調節環境溫度在10℃～40℃之間 |
| 2、電池電量太低 |
更換電池 |
| 3、電子元件損壞 |
送生產商或指定售后服務商修理 |
| 7 |
LCD顯示“Err-2” ：數值紊亂 |
1、測量力太大，使零部件變形 |
減小測量力 |
| 2、有外力使量爪上下錯位變形 |
消除外力 |
| 3、移動間隙過大 |
調整調節螺釘，減小間隙 |
| 4、尺身彎曲 |
送生產商或指定售后服務商修理 |
| 5、電子元件損壞 |
由于產品不斷升級，本說明書與產品可能略有不同，以實際產品為準。 |
